电源完整性分析参考解决方案

在设计和调试需要高电源完整性的配电网络时，请考虑此解决方案。有两个版本可供选择，每个版本基于 1 GHz 或 4 GHz 示波器构建，灵活地满足您的技术要求和预算。

通过以下方式帮助您提高系统性能并缩短上市时间：

对基本和高级功率测量进行示波器分析
所有主要协议的串行协议解码，包括 I2C、SPI、SMBus、SPMI 和 SVID 等用于注入信号的任意函数生成器
电源轨探头具有低负载和低噪声特性，可实现高精度测量

概述

确保卓越的电源完整性

电源管理 IC (PMIC)、配电网络 (PDN) 和电源轨的精确特性可确保设备按设计运行并得到良好的优化。此电源完整性分析解决方案由 5 或 6 系列 B MSO 提供支持，包括缩短验证时间所需的探头和分析工具。

验证电源排序
寻找电源轨波纹的来源
关联电压、电流和数字信号

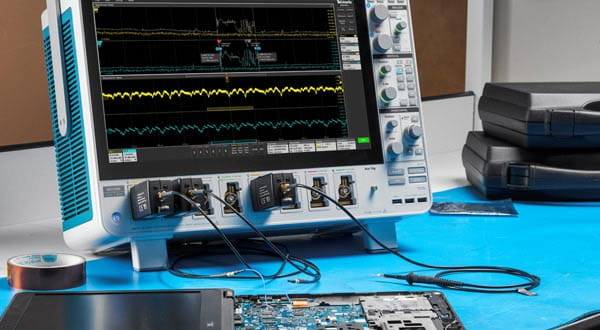

mso68b power integrity medium

SOLN-PMIC

电源完整性分析参考解决方案

该解决方案降低了电源轨分析的复杂性，使团队能够快速设置和测量关键的参数。该解决方案包括 3 年的校准和维修保障。

仪器/探头/选项	数量	描述
MSO58B (5-BW-1000) 或 MSO64B (6-BW-4000)	1	8 通道 5 系列 B MSO 示波器，带宽为 1 GHz，包括 C3 和 T3 或 8 通道 6 系列 B MSO 示波器，带宽为 4 GHz，包括 C3 和 T3
5-PRO-PMIC-3Y 或 6-PRO-PMIC-3Y	1	PMIC 解决方案捆绑包，包括串行解码选项以及内含 DPM 和 PWR 分析选项
TPR1000（5 系列）或 TPR4000（6 系列）	1	1 GHz 或 4 GHz 带宽电源轨探头
TDP1000	1	1 GHz 高电压差分探头
TCP0030A	1	120 MHz、30 Arms AC/DC 分立式电流探头
TPL058	1	8 通道 500 MGHz 逻辑探头，包括 R3
SOLN-TSCOPE-ULT-3Y	1	TekScope PC 软件用于离线分析，包括 PMIC 分析和全面的串行总线支持
PCB-SOLN-STR-TDRIVE	1	TekDrive 数据存储订购，个人层，年度用户许可
服务	1	示波器包括 3 年全面保护计划 (T3)，还有意外损坏保障，探头包括 3 年延长保修 (R3)，示波器 + 探头包含 3 年校准计划 (C3)

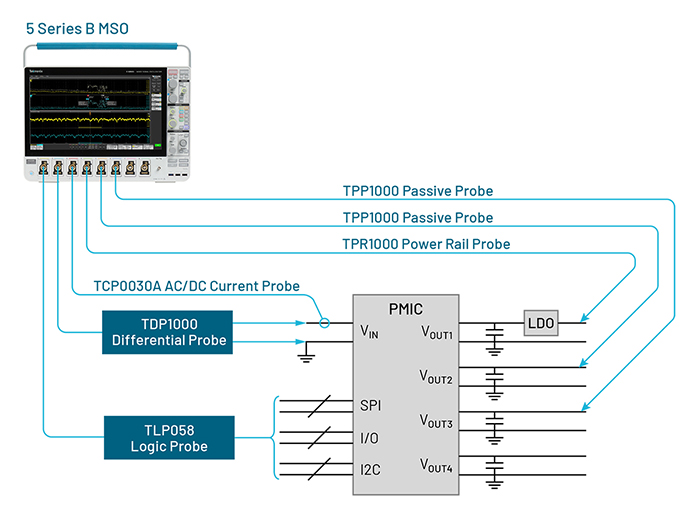

电源完整性分析系统示意图

技术文档

Title	Type	Number	Release Date
低噪声纹波探头测量入门当今大多数电子设计都要求不同的供电电压才能正确运行。事实上，一块电路内部许多元器件都要求多种电压，特别是高度集成的片上系统及多种技术接口在一起的微处理器设计。由于许多因素，执行DC 低噪声纹波探头测量正变得越来越困难，比如：功率效率功能，如功率门和动态电压和频率定标或 DVFS 动态负载，拥有快速瞬态信号串扰和耦合提高开关稳压器，上升时间更快这就产生了一个重要问题：面对所有这些挑战，怎样才能保证系统的每个部分都获得正确的功率，来满足其需求？	Application Note		30 May 2024
专为4、5、6系列MSO设计的应用软件套装应用软件套装可以代替购买单独的选项，特别是想用示波器满足不同应用时。与单独购买多个选项相比，这些专门设计的套装：价值更高，提供了更多功能，而成本要远远低于单独购买多个选项购买多种功能，满足未来需求，或满足跨工程设计团队的需求，所以特别经济包括面向关键应用和行业的经常组合的选项一年订购费更低，可以每年灵活调整	Brochure		23 Feb 2024
Power Distribution Network and Power Rail Measurement Solution Learn about our most popular oscilloscope-based solution for power distribution and power integrity analysis. It combines a 5 or 6 Series MSO oscilloscope with software and probes into a single orderable line item. This high-performance set-up enable …	Fact Sheet	48W-73963-0	07 Mar 2023
