RSA600 系列:高保真,小巧轻便

我要购买
校准服务

产品详情

下载产品技术资料



功能和特点

  • 9 kHz 至 3.0/7.5 GHz 频率范围满足各种分析需求
  • 40 MHz 采集带宽支持实时分析,捕获瞬态信号,进行矢量分析
  • 3 GHz 以下时 0.2 dB 幅度精度(95% 置信度)
  • 高速全频宽扫描(25.0 GHz/秒),便于快速设置和发现
  • 标准 GPS/GLONASS/北斗接收机
  • 选配跟踪发生器,执行增益/损耗、天线和电缆测量
  • DataVu-PC 软件能够在可变带宽中实现多台记录
  • SignalVu-PC 软件提供了实时信号处理及 DPX® 频谱/频谱图,最大限度地缩短查找瞬态信号问题所需的时间
  • EMC/EMI 预一致性测试和故障排除 - CISPR 检波器、预定义标准、限制线、轻松附件设置、环境捕获、故障分析和报告生成

  • 100% 检测概率捕获持续时间最短 15 μs 的信号,保证您每次问题发生时一次就能看到问题
  • 标配应用编程接口,用来开发自定义程序



技术规格

频率

频率范围
RSA603A
9 kHz ~ 3 GHz
RSA607A
9 kHz ~ 7.5 GHz
频率标记读数精度

±(RE × MF + 0.001 × 频宽) Hz

RE: 基准频率误差

MF: 标记频率 [Hz]

基准频率精度
校准时初始精度 (预热 30 分钟)
±1 x 10-6
第一年老化, 典型值
±1 x 10-6 (1年)
累积误差(初始精度 + 温度 + 老化), 典型值
3 x 10-6 (1年)
温度漂移
±0.9 x 10-6(-10 至 60 °C)
外部参考输入
BNC 连接器, 50 Ω 标称值
外部基准输入频率
1 ~ 20 MHz每1 MHz,外加: 1.2288 MHz, 2.048 MHz, 2.4576 MHz, 4.8 MHz, 4.9152 MHz, 9.8304 MHz, 13 MHz和19.6608 MHz.
输入信号上的杂散电平在100 kHz偏置范围内必须低于-80 dBc,以避免屏幕上的杂散信号。
外部基准输入范围
± 5 ppm
外部基准输入电平
-10 至 +10 dBm

GNSS

锁定到 GNSS 时的精度2
±0.025 ppm3
GNSS 天线断开时的 GNSS 培训精度 24
±0.025 ppm5

±0.08 ppm6

RF 输入


RF 输入阻抗
50 Ω
RF VSWR(RF 衰减 = 20 dB),典型值

< 1.2(10 MHz 至 3 GHz)

< 1.5(>3 GHz 至 7.5 GHz)

RF VSWR 预放开, RSA603A和RSA607A, 典型值

< 1.5(10 Mhz 至 6 GHz,RF ATT = 10 dB,前置放大器开)

< 1.7(> 6 Ghz 至 7.5 GHz,RF ATT = 10 dB,前置放大器开)

最大 RF 输入电平
最大 DC 电压
±40 V(RF 输入)
最大安全输入功率

+33 dBm(RF 输入,10 MHz 至 7.5 GHz,RF 衰减 ≥ 20 dB)

+13 dBm(RF 输入,9 kHz 至 10 MHz,RF 衰减 ≥ 20 dB)

+20 dBm(RF 输入,RF 衰减 < 20 dB)

最大安全输入功率(前置放大器开)

+33 dBm(RF 输入,10 MHz 至 7.5 GHz,RF 衰减 ≥ 20 dB)

+13 dBm(RF 输入,9 kHz 至 10 MHz,RF 衰减 ≥ 20 dB)

最大可测量输入功率

+30 dBm(RF 输入,≥10 Mhz 至 Fmax,RF 自动衰减)

+20 dBm(RF 输入,<10 MHz,RF 自动衰减)

输入RF衰减器
0 dB ~ 51 dB (1 dB步进)
扫描速度
全频宽扫描速度,典型平均值 7

25.0 GHz/sec (RBW = 1 MHz)

24.7 GHz/sec (RBW = 100 kHz)

15.7 GHz/sec (RBW = 10 kHz)

2.0 GHz/sec (RBW = 1 kHz)

通过 API 调节阶跃时间
2.5 ms

幅度和RF

幅度和 RF 平坦度
参考电平设置范围
-170 dBm 至 +40 dBm,0.1 dB 步长,(标准 RF 输入)

所有中心频率上的幅度精度

中心频率范围

18 ⁰C 至 28 ⁰C

9 kHz ≤ 3.0 GHz ±0.8 dB
> 3 至 7.5 GHz ±1.5 dB
所有中心频率时的幅度精度 - 前置放大器开(18 ℃ 至 28 ℃,10 dB RF 衰减器)
中心频率范围

18 ⁰C 至 28 ⁰C

100 kHz 至 ≤3.0 GHz ±1.0 dB
> 3 至 7.5 GHz ±1.75 dB
前置放大器增益

27 dB,2 GHz

21 dB @ 6 GHz (RSA607A)

通道响应(幅度和相位偏差),典型值
对于这些规格,请使用适用于最大 CW 幅度检验精度的平顶窗口,其中 RF 衰减器设置为 10 dB。

特点 说明

测量中心频率

频宽

幅度平坦度,典型值

幅度平坦度,RMS,典型值

相位线性度,RMS,典型值

9 kHz ~ 40 MHz

≤40 MHz 8 ±1.0 dB 0.60 dB

>40 MHz 至 4.0 GHz

≤20 MHz ±0.10 dB 0.08 dB 0.3°

>4 GHz 至 7.5 GHz

≤20 MHz ±0.35 dB 0.20 dB 0.7°

>40 MHz 至 4 GHz

≤40 MHz ±0.15 dB 0.08 dB 0.6°

>4 GHz 至 7.5 GHz

≤40 MHz ±0.40 dB 0.20 dB 1.0°
通道响应(幅度平坦度)
对于这些规格,请使用适用于最大 CW 幅度检验精度的平顶窗口,其中 RF 衰减器设置为 10 dB。这些技术数据适用于表的最后列出的测试中心频率。
特点 说明
幅度平坦度
  频宽
  ≤20 MHz ±0.5 dB
  ≤40 MHz ±0.5 dB
测试中心频率 (MHz)

21、30、500、1000、1500、2000、2500、3000、3500、3950、4050、4500、4850、4950、5500、5750、5850、6200、6650、6750、7000、7450

触发(T)

触发/同步输入, 典型值

电压范围: TTL, 0.0 V ~ 5.0 V

触发电平(Schmitt触发):

正向阈值电压: 最小1.6 V, 最大2.1 V

负向阈值电压: 最小1.0 V, 最大1.35 V

阻抗:10 k欧姆, 使用肖特基钳0 V, +3.4 V

外部触发定时不确定度

>20 MHz ~ 40 MHz采集带宽: ±250 ns

不确定度随着采集带宽下降而提高。

功率触发
功率触发, 典型值

范围: 距基准电平0 dB ~ -50 dB, 触发电平高于噪底> 30 dB。

类型:上升沿或下降沿

触发重新准备时间: ≤ 100 μs

功率触发位置定时不确定度

>20 MHz ~ 40 MHz采集带宽: ±250 ns

不确定度随着采集带宽下降而提高。

功率触发电平精度

±1.5 dB, CW信号, 调谐中心频率, 触发电平高于噪底> 30 dB。

这个指标外加SA模式的整体幅度精度不确定度。

噪声和失真

除另行指明外,所有噪声和失真测量都在预放关闭的情况下进行。

3 阶互调制侦听 (TOI)

+12 dBm @ 2.130 GHz

三阶互调制侦听 (TOI),
前置放大器关,典型值

+10 dBm(9 kHz 至 25 MHz)

+15 dBm(25 MHz 至 3 GHz)

+15 dBm(3 GHz 至 4 GHz,RSA607A)

+10 dBm(4 Ghz 至 7.5 GHz,RSA607A)

前置放大器开,典型值

-20 dBm(9 kHz 至 25 MHz)

-15 dBm(25 MHz 至 3 GHz)

-15 dBm(3 GHz 至 4 GHz)

-20 dBm(4 Ghz 至 7.5 GHz,RSA607A)

三阶互调制失真

-74 dBc @ 2.130 GHz

RF 输入上每个信号电平 -25 dBm。2 MHz 音调隔离。衰减器 = 0,基准电平 = -20 dBm。

三阶互调制失真
前置放大器关,典型值

< -70 dBc(10 kHz 至 25 MHz)

< -80 dBc(25 MHz 至 3 GHz)

< -80 dBc(3 GHz 至 4 GHz)

< -70 dBc (4 GHz ~ 6 GHz, RSA607A)

< -70 dBc (6 GHz ~ 7.5 GHz, RSA607A)

RF 输入上每个信号电平 -25 dBm。2 MHz 音调隔离。衰减器 = 0,基准电平 = -20 dBm。

前置放大器开,典型值

< -70 dBc(9 kHz 至 25 MHz)

< -80 dBc(25 MHz 至 3 GHz)

< -80 dBc(3 GHz 至 4 GHz)

< -70 dBc (4 GHz ~ 6 GHz, RSA607A)

< -70 dBc (6 GHz ~ 7.5 GHz, RSA607A)

RF 输入上每个信号电平 -55 dBm。2 MHz 音调隔离。衰减器 = 0,基准电平 = -50 dBm。

二阶谐波失真,典型值
二阶谐波失真

< -75 dBc(40 MHz 至 1.5 GHz)

< -75 dBc (1.5 GHz ~ 3.75 GHz, RSA607A)

二阶谐波失真,前置放大器开

< - 60 dBc(40 MHz 至 3.75 GHz),输入频率

二阶谐波失真侦听 (SHI)

+35 dBm(40 MHz 至 1.5 GHz),输入频率

+35 dBm(1.5 GHz 至 3.75 GHz),输入频率

二阶谐波失真侦听 (SHI),前置放大器开

+15 dBm(40 MHz 至 3.75 GHz),输入频率

显示平均噪声电平 (DANL)

(归一化到 1 Hz RBW,使用对数平均检测器)

对于 RSA603A 和 RSA607A:

频率范围 前置放大器开 前置放大器开,典型值 前置放大器关,典型值
500 kHz ~ 1 MHz -138 dBm/Hz -145 dBm/Hz -130 dBm/Hz
1 MHz ~ 25 MHz -153 dBm/Hz -158 dBm/Hz -130 dBm/Hz
>25 MHz 至 1 GHz -161 dBm/Hz -164 dBm/Hz -141 dBm/Hz
>1 GHz 至 2 GHz -159 dBm/Hz -162 dBm/Hz -141 dBm/Hz
>2 GHz 至 3 GHz -156 dBm/Hz -159 dBm/Hz -138 dBm/Hz

>3 Ghz 至 4 GHz,RSA607A

- dBm/Hz

- dBm/Hz

-138 dBm/Hz

>4 Ghz 至 6 GHz,RSA607A

-159 dBm/Hz -162 dBm/Hz -147 dBm/Hz

>6 GHz 至 7.5 GHz,RSA607A

-155 dBm/Hz -158 dBm/Hz -145 dBm/Hz

相位噪声

相位噪声
偏置 1 GHz CF 1 GHz CF(典型值) 2 GHz CF(典型值) 6 GHz CF,(RSA607A)(典型值) 10 MHz(典型值)
10 kHz -94 dBc/Hz -97 dBc/Hz -96 dBc/Hz -94 dBc/Hz -120 dBc/Hz
100 kHz -94 dBc/Hz -98 dBc/Hz -97 dBc/Hz -96 dBc/Hz -124 dBc/Hz
1 MHz -116 dBc/Hz -121 dBc/Hz -120 dBc/Hz -120 dBc/Hz -124 dBc/Hz
积分相位 (RMS),典型值

7.45 x 10-3 弧度 @ 1 GHz

8.24 x 10-3 弧度 @ 2 GHz

9.34 x 10-3 弧度 @ 6 GHz

10 kHz - 10 MHz 积分

杂散响应

残余杂散响应(基准 = -30 dBm,RBW = 1 kHz)

<-75 dBm(500 kHz 至 60 MHz),典型值

< -85 dBm(>60 MHz 至 80 MHz),典型值

<-100 dBm(>80 MHz 至 7.5 GHz),典型值

无杂散响应及信号(图像抑制)

< -65 dBc(10 kHz 至 < 3 Ghz,参考 = -30 dBm,衰减 = 10 dB,RF 输入电平 = -30 dBm,RBW = 10 Hz)

< -65 dBc(3 Ghz 至 7.5 Ghz,参考 = -30dBm,衰减 = 10 dB,RF 输入电平 = -30 dBm,RBW = 10 Hz)

信号在 CF 时的杂散响应
偏移 ≥ 1 MHz
频率 频宽 ≤ 40 MHz,扫频频宽 >40 MHz
1 MHz - 100 MHz   –75 dBc
100 MHz - 3 GHz –72 dBc –75 dBc
3 GHz - 7.5 GHz (RSA607A) –72 dBc –75 dBc
信号在 CF 时的杂散响应

(100 kHz ≤ 偏置 <1 MHz,频宽 = 2 MHz):

频率 典型
1 MHz - 100 MHz –76 dBc
100 MHz - 3 GHz –76 dBc
3 GHz - 7.5 GHz (RSA607A) -74 dBc 9
CF 之外的信号时的杂散响应,典型值
频率 频宽 ≤ 40 MHz,扫频频宽 >40 MHz
1 MHz – 25 MHz(LF 频段) –73 dBc
25 MHz – 3 GHz –73 dBc
3 GHz – 7.5 GHz (RSA607A) –73 dBc
信号在 IF 一半时的杂散响应10
RSA603A、RSA607A

< -75 dBc, (CF: 30 MHz ~ 3 GHz, Ref = -30 dBm, Atten = 10 dB, RBW = 10 Hz, Span = 10 kHz)

信号频率 = 2310 MHz,RF 输入电平 = -30 dBm

RSA607A

< 77 dBc,(CF 3 G Hz 至 7.5 GHz,参考 = -30 dBm,衰减 = 10 dB,RBW = 10 Hz,频宽 = 10 kHz)

RF 输入电平 = -30 dBm

本振馈通到输入连接器, 典型值

< -70 dBm, 预放关。

< -90 dBm, 预放开。

衰减器 = 10 dB。

采集(A)

IF带宽
40 MHz.
A/D 转换器
14位, 112 Ms/s。
Real-Time IF Acquisition Data
112 Ms/s, 16位整数样点。

ACLR

ACLR(适用于 3GPP 下行链路),1 DPCH (2130 MHz)
-57 dB(邻道)
-68 dB,采用噪声校正功能时(邻道)
-57 dB(第一条迂回通道)
-69 dB,采用噪声校正功能时(第一条邻道)
ACLR LTE
-58 dB(邻道)
-61 dB,采用噪声校正功能时(邻道)
-61 dB(第一条迂回通道)
-63 dB,采用噪声校正功能时(第一条邻道)

GPS位置

格式
GPS/GLONASS/北斗
GPS 天线功率
3 V, 最大100 mA
第一次修复时间,最大值
锁定时间范围为 2 秒(热启动)到 46 秒(冷启动)。
-130 dBm 输入信号功率。
水平位置精度

GPS: 2.6 m

Glonass: 2.6 m

北斗: 10.2 m

GPS + Glonass: 2.6 m

GPS + 北斗: 2.6 m

测试条件: 24小时静态, -130 dBm, 全部功率

跟踪发生器 (选项04)

跟踪发生器(选项 04)
频率范围
反射 9 kHz - 3.0 GHz (RSA603A)

9 kHz - 7.5 GHz (RSA607A)

传输 10 MHz - 3 GHz (RSA603)

10 MHz - 7.5 GHz (RSA607A)

扫描速度,典型中位数
每次扫描 0.192 秒,101 点,50 kHz RBW,980 至 1020 MHz 扫描(每个点 1.9 mS)

使用搭载 Intel® Core™ i5-5300U 2.3 GHz 处理器、8 GB 内存、256 GB 固态硬盘、Windows® 7 Pro 操作系统且电源管理设置成“High Performance”的 Panasonic Toughpad FZ-G1 测得。传输增益只在屏幕上显示为测量数据。

频率分辨率
100 Hz
TG 输出连接器
N 型
VSWR
< 1.8:1,10 MHz 至 7.5 GHz,-20 dBm 输出电平
最大输出功率
-3 dBm,10 MHz 至 7.5 GHz
输出功率电平设置范围
40 dB,10 MHz 至 7.5 GHz
输出功率电平步长
1 dB,10 MHz 至 7.5 GHz
输出功率电平步长精度
± 0.5 dB
输出电平精度
± 1.5 dB,10 MHz 至 7.5 GHz,-20 dBm 输出电平
谐波
< -22 dBc,≥20 MHz
非谐波杂散信号
< -30 dBc;来自 TG 输出频率的杂散信号 < 2 GHz
< -25 dBc;来自 TG 输出频率的杂散信号 ≥ 2 GHz
无损坏的反向功率
40 Vdc,+20 dBm RF

SignalVu-PC 标准测量和性能

SignalVu-PC/RSA607A 主要特点

最大频宽
40 MHz 实时
9 kHz - 3 GHz 扫描
9 kHz - 7.5 GHz 扫描
最大采集时间
2.0 s
最小 IQ 分辨率
17.9 ns(采集带宽 = 40 MHz)
调谐
为下列标准提供了调谐表,其中用基于标准的通道方式表示频率选择。
蜂窝标准家族: AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax
无需牌照的短距离通信: 802.11a/b/j/g/p/n/ac, 蓝牙
无绳电话: DECT, PHS
广播:AM, FM, ATSC, DVBT/H, NTSC
移动无线电、寻呼机、其他: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax
DPX 频谱显示
频谱处理速率(RBW = 自动,轨迹长度 801)
≤10,000 频谱/秒
DPX 位图分辨率
201 像素垂直 x 801 像素水平
DPX 频谱图最小时间分辨率11
1 ms
每秒 ≤ 10,000 个(与频宽无关)
标记信息
幅度、频率、信号密度
100% 检测概率 (POI) 最短信号持续时间,典型值 11
100% POI 最短信号持续时间 测试控制器
27 Dell Desktop(Windows® 10 Enterprise,Intel® Core™ i7-4790 CPU,3.6GHz,8GB RAM,256GB 固态硬盘)
34 Dell Desktop(Windows® 7 Enterprise,Intel® Core™ i7-2600 CPU,3.4GHz,8GB RAM,256GB 固态硬盘)
36 Dell Desktop Latitude E6430(Windows® 10 Enterprise,Intel® Core™ i7-3520M CPU,2.9GHz,8GB RAM,750GB 硬盘)
35 Dell Laptop Precision M4700(Windows® 8 Enterprise,Intel® Core™ i7-3520M CPU,2.9GHz,8GB RAM,750GB 硬盘)
37 Panasonic ToughPad SAPL-TP-04(Windows® 7 Pro,Intel® Core™ i5-5300U CPU,2.3GHz,8GB RAM,256GB 固态硬盘)
DPX 设置:频宽 = 40 MHz,RBW = 300 kHz(自动)
频宽范围(连续处理)
1 kHz ~ 40 MHz
频宽范围(扫描)
直到仪器的最大频率范围
每步驻留时间
5 ms 至 100 s
轨迹处理
颜色等级位图、+峰值、-峰值、平均值
轨迹长度
801、2401、4001、10401
RBW 范围
1 kHz ~ 4.99 MHz
DPX 频谱图显示
轨迹检测
+峰值、-峰值、平均值 (VRMS)
轨迹长度、内存深度
801(60,000 条轨迹)
2401(20,000 条轨迹)
4001(12,000 条轨迹)
每条线的时间分辨率
1 ms 至 6400 s,用户可以选择
频谱和杂散信号显示
轨迹
三条谱线 + 1 条数学谱线 + 1 条三维频谱图谱线用于频谱显示;4 条谱线用于杂散信号显示
轨迹函数
正常、平均值 (VRMS)、最大保持、最小保持、对数平均
检波器
平均值 (VRMS), 平均值 (对数), CISPR 峰值, +峰值, 仅频谱样点 –峰值; 在启用选项 SVQP 时,CISPR 准峰值和平均值
频谱轨迹长度
801、2401、4001、8001、10401、16001、32001 和 64001 点
RBW 范围
1.18 Hz 至 8 Mhz,用于频谱显示
模拟调制分析( 标配)
AM 解调精度典型值
±2%
0 dBm 中心输入、载波频率 1 GHz、1 kHz/5 kHz 输入/调制频率、10% 至 60% 调制深度
0 dBm输入功率电平, 基准电平 = 10 dBm, Atten=Auto
FM 解调精度, 典型值
跨度的 ±1%
0 dBm中心输入, 载频 1 GHz, 400 Hz/1 kHz 输入/被调制频率
0 dBm输入功率电平, 基准电平 = 10 dBm, Atten=Auto
PM 解调精度, 典型值
±3% of 测量带宽
0 dBm中心输入, 载频 1 GHz, 1 kHz/5 kHz 输入/被调制频率
0 dBm输入功率电平, 基准电平 = 10 dBm, Atten=Auto
信号强度显示画面
信号强度指示灯
位于显示画面右侧
测量带宽
高达 40 MHz、取决于频宽和 RBW 设置
音调类型

可变频率,基于收到的信号强度

扫描速度

全频宽扫描速度
全频宽扫描速度,典型值

5500 MHz/sec (RBW = 1 MHz)

5300 MHz/sec (RBW = 100 kHz)

3700 MHz/sec (RBW = 10 kHz)

950 MHz/sec (RBW = 1 kHz)

使用搭载 Intel® Core™ i5-5300U 2.3 GHz 处理器、8 GB 内存、256 GB 固态硬盘、Windows® 7 Pro 操作系统的 Panasonic Toughpad FZ-G1 测得。

频谱画面只显示屏幕上的测量项目

通过 API 调节阶跃时间
1 ms

SignalVu-PC 应用性能摘要

AM/FM/PM 和直接音频测量 (SVAxx-SVPC)
载波频率范围(用于调制和音频测量)
(1/2 × 音频分析带宽)至最大输入频率
最大音频频宽
10 MHz
FM 测量(调制指数 >0.1)
载波功率、载波频率误差、音频频率、偏差(+峰值、-峰值、峰-峰值/2、RMS)、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声
AM 测量
载波功率、音频频率、调制深度(+峰值、-峰值、峰-峰值/2、RMS)、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声
PM 测量
载波功率、载波频率误差、音频频率、偏差(+峰值、-峰值、峰-峰值/2、RMS)、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声
音频滤波器
低通, kHz: 0.3、3、15、30、80、300 及用户输入,最高 0.9 × 音频带宽
高通, Hz: 20、50、300、400 及用户输入,最高 0.9 × 音频带宽
标配:CCITT、C-Message
去加重(μs): 25、50、75、750 及用户输入
文件:用户提供的由幅度/频率对组成的 .TXT 或 .CSV 文件。最多1000 对

性能特点,典型值

条件: 除另行指明外,性能:

调制率 = 5 kHz

AM 深度:50%

PM 偏差 0.628 弧度

  FM AM PM 条件
载波功率精度 参阅仪器幅度精度
载频精度 ± 0.5 Hz +(发射机频率 × 基准频率误差) 参阅仪器频率精度 ± 0.2 Hz +(发射机频率 × 基准频率误差) FM偏差: 1 kHz /10 kHz
调制深度精度 ± 0.2%+(0.01 * 实测值)

速率: 1 kHz ~ 100kHz

厚:10% 至 90%

偏差精度 ±(1% ×(速率 + 偏差)+ 50 Hz) ± 100% *(0.01 +(实测速率/1 MHz)) FM速率: 1 kHz ~ 1 MHz
速率精度 ± 0.2 Hz ± 0.2 Hz ± 0.2 Hz FM偏差: 1 kHz ~ 100 kHz
残余 THD 0.10% 0.13% 0.1%

FM偏差: 5 kHz

速率:1 kHz 至 10 kHz

厚:50%

残余 SINAD 43 dB 58 dB 40 dB

FM 偏差 5 kHz

速率: 1 kHz ~ 10 kHz

厚:50%

APCO P25 测量应用 (SV26xx-SVPC)
测量值
RF 输出功率、工作频率精度、调制辐射频谱、不想要的杂散辐射、邻道功率比、频率偏差、调制保真度、频率误差、眼图、符号表、符号速率精度、发射机功率和编码器攻击时间、发射机吞吐量延迟、频率偏差与时间的关系、功率与时间的关系、瞬态频率特点、HCPM 发射机逻辑通道峰值邻道功率比、HCPM 发射机逻辑通道时隙外功率、HCPM 发射机逻辑通道功率包络、HCPM 发射机逻辑通道时间对准、交叉相关标记
调制保真度, 典型值
CF = 460 MHz,815 MHz
C4FM ≤ 1.0%
HCPM ≤ 0.5%
HDQPSK ≤ 0.25%
输入信号电平是为最佳调制保真度优化的。
蓝牙测量应用(SV27xx-SVPC 和 SV31xx-SVPC)
支持的标准
Bluetooth® 4.2 基本速率、Bluetooth® 4.2 低能耗、Bluetooth® 4.2 增强数据速率。Bluetooth® 5(在启用 SV31 时)。
测量值
峰值功率、平均功率、邻道功率或段内辐射模板、-20 dB 带宽、频率误差、调制特点(包括 ΔF1avg (11110000)、ΔF2avg (10101010)、ΔF2 > 115 kHz、ΔF2/ΔF1 比)、频率偏差与时间的关系(含数据包和八位字节级测量信息)、载频 f0、频率偏置(前置码和净荷)、最大频率偏置、频率漂移 f1-f0、最大漂移速率 fn-f0 和 fn-fn-5、中心频率偏置表和频率漂移表、带色码的符号表、包头解码信息、眼图、星座图
输出功率(BR 和 LE),典型平均值
支持的测量:平均功率,峰值功率
电平不确定性:参阅仪器幅度和平坦度指标
测量范围:信号电平 > –70 dBm
调制特性,典型平均值
支持的测量:ΔF1avg、ΔF2avg、ΔF2avg/ΔF1avg、ΔF2max%>=115kHz(基本速率)、ΔF2max%>=115kHz(低能耗)
偏差范围: ±280 kHz
偏差不确定性(在 0 dBm 时):
< 2 kHz 12 + 仪器频率不确定度(基本速率)
< 3 kHz 12 + 仪器频率不确定度(低能耗)
测量范围:标称通道频率±100 kHz
初始载波频率容限 (ICFT)(BR 和 LE),典型平均值
测量不确定度(0 dBm 时):<1 kHz 12 + 仪器频率不确定度
测量范围:标称通道频率±100 kHz
载波频率漂移(BR 和 LE),典型平均值
支持的测量:最大频率偏置,漂移 f1-f0,最大漂移 fn-f0,最大漂移 fn-fn-5(BR 和 LE 50 μs)
测量不确定性:<1 kHz + 仪器频率不确定度
测量范围:标称通道频率±100 kHz
带内辐射 (ACPR)(BR 和 LE)
电平不确定性:参阅仪器幅度和平坦度指标
通用数字调制分析 (SVMxx-SVPC)
调制格式
BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM、π/2DBPSK、DQPSK、π/4DQPSK、D8PSK、D16PSK、SBPSK、OQPSK、SOQPSK、16-APSK、32-APSK、MSK、GFSK、CPM、2FSK、4FSK、8FSK、16FSK、C4FM
分析周期
最多 163,500 个采样点
滤波器滚降因数
α:0.001 : 1,0.001 步长
矢量图显示格式
符号/轨迹显示、频率误差测量、原点偏置测量
QPSK 残余 EVM(中心频率 = 2 GHz),典型平均值

256 QAM 残余 EVM(中心频率 = 2 GHz),典型平均值

LTE 下行链路 RF 测量 (SV28xx-SVPC)
支持的标准

3GPP TS 36.141 第 12.5 版

支持的帧格式

FDD 和 TDD

支持的测量和显示
邻道泄漏比 (ACLR)、频谱辐射模板 (SEM)、信道功率、占用带宽、显示 TDD 信号发射机关机功率的功率随时间变化以及一级同步信号和二级同步信号的 LTE 星座图(带小区号、群号、段号、RS(参考信号)功率和频率误差)。



5G NR 上行链路/下行链路测量(5GNRNL-SVPC)



支持的标准
TS 38.141-1(用于 BS)和 38.521-1(用于 UE)
调制精度
Sec 6.5.2(用于 BS)和 Sec 6.4.2(用于 UE)。
ACP
Sec 6.6.3(用于 BS)和 Sec 6.5.2.4(用于 UE)
支持的帧格式
上行链路(FDD 和 TDD)
下行链路(FDD 和 TDD)
支持的测量和显示
通道功率 (CHP)、邻道功率 (ACP)、功率与时间的关系 (PVT)1、调制精度(包括误差矢量幅度 (EVM)、频率误差、IQ 误差)、EVM 与符号的关系、占用带宽 (OBW)、频谱辐射模板 (SEM)、星座图和带标量结果的摘要表。



地图绘制 (MAPxx-SVPC)
支持的地图类型
Pitney Bowes MapInfo (*.mif)、位图 (*.bmp)、Open Street Maps (.osm)
保存的测量结果
测量数据文件(导出的结果)
用于测量的地图文件
Google Earth KMZ 文件
可以调用的结果文件(轨迹和设置文件)
兼容 MapInfo 的 MIF/MID 文件

脉冲测量 (SVPxx-SVPC)

测量(标称值)
多分段捕获的 Pulse-Ogram™ 瀑布图显示,其中包括各脉冲的幅度与时间以及频谱。脉冲频率、Delta 频率、平均开点功率、峰值功率、平均发射功率、脉宽、上升时间、下降时间、重复间隔(秒)、重复间隔 (Hz)、占空比 (%)、占空比(比率)、纹波 (dB)、纹波 (%)、衰落 (dB)、衰落 (%)、过冲 (dB)、过冲 (%)、脉冲到参考脉冲频率差、脉冲到参考脉冲相位差、脉冲到脉冲频率差、脉冲到脉冲相位差、RMS 频率误差、最大频率误差、RMS 相位误差、最大相位误差、频率偏差、相位偏差、脉冲响应 (dB)、脉冲响应(时间)、时标。
最小检测脉宽,典型值
150 ns
平均开点功率,18 °C ~ 28 °C,典型值
±0.4 dB + 绝对幅度精度
脉冲宽 300 ns 或以上、占空比 .5 至 .001,信噪比 ≥ 30 dB
占空比,典型值
读数的 ±0.2%
脉冲宽 450 ns 或以上、占空比 .5 至 .001,信噪比 ≥ 30 dB
平均发送功率,典型值
±0.5 dB + 绝对幅度精度
脉冲宽 300 ns 或以上、占空比 .5 至 .001,信噪比 ≥ 30 dB
峰值脉冲功率,典型值
±1.2 dB + 绝对幅度精度
脉冲宽 300 ns 或以上、占空比 .5 至 .001,信噪比 ≥ 30 dB
脉宽,典型值
读数的 ±0.25%
脉冲宽 450 ns 或以上、占空比 .5 至 .001,信噪比 ≥ 30 dB
播放记录的信号 (SV56)
播放文件类型
RSA306、RSA500 或 RSA600 记录的 R3F
记录的文件带宽
40 MHz
文件播放控制
通用:播放、停止、退出播放
地点:播放开始点/结束点可以设置为 0-100%
跳跃:规定的跳跃长度为 73 μs 到文件大小的 99%
实时速率:按记录时间 1:1 比率播放
循环控制:播放一次,或连续循环
内存要求
记录信号要求存储器支持300 MB/s的写入速率。以实时速率播放记录的文件要求存储器支持300 MB/s的读取速率。
WLAN 测量, 802.11a/b/g/j/p (SV23xx-SVPC)
测量值
WLAN 功率与时间的关系;WLAN 符号表;WLAN 星座图;频谱辐射模板;误差矢量幅度 (EVM) 与符号(或时间)的关系、与副载波(或频率)的关系;幅度误差与符号(或时间)的关系、与副载波(或频率)的关系;相位误差与符号(或时间)的关系、与副载波(或频率)的关系;通道频响与符号(或时间)的关系、与副载波(或频率)的关系;频谱平坦度与符号(或时间)的关系、与副载波(或频率)的关系
残余EVM - 802.11a/g/j /p (OFDM), 64-QAM, 典型值
2.4 GHz, 20 MHz带宽: -39 dB
5.8 GHz, 20 MHz带宽: -38 dB
输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发
残余EVM - 802.11b, CCK-11, 典型值
2.4 GHz, 11 Mbps: 1.3 %
输入信号电平为最佳EVM优化, 平均1,000个码片, BT = .61
WLAN 测量 802.11n (SV24xx-SVPC)
测量值
WLAN 功率与时间的关系;WLAN 符号表;WLAN 星座图;频谱辐射模板;误差矢量幅度 (EVM) 与符号(或时间)的关系、与副载波(或频率)的关系;幅度误差与符号(或时间)的关系、与副载波(或频率)的关系;相位误差与符号(或时间)的关系、与副载波(或频率)的关系;通道频响与符号(或时间)的关系、与副载波(或频率)的关系;频谱平坦度与符号(或时间)的关系、与副载波(或频率)的关系
EVM性能 - 802.11n, 64-QAM, 典型值
2.4 GHz, 40 MHz带宽: -39 dB
5.8 GHz, 40 MHz带宽: -38 dB
输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发
WLAN 测量 802.11ac (SV25xx-SVPC)
测量值
WLAN 功率与时间的关系;WLAN 符号表;WLAN 星座图;频谱辐射模板;误差矢量幅度 (EVM) 与符号(或时间)的关系、与副载波(或频率)的关系;幅度误差与符号(或时间)的关系、与副载波(或频率)的关系;相位误差与符号(或时间)的关系、与副载波(或频率)的关系;通道频响与符号(或时间)的关系、与副载波(或频率)的关系;频谱平坦度与符号(或时间)的关系、与副载波(或频率)的关系
EVM性能- 802.11ac, 256-QAM, 典型值
5.8 GHz, 40 MHz带宽: -38 dB
输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发
EMC 预一致性检查和故障排除 (EMCVUxx-SVPC)
标准
EN55011、EN55012、EN55013、EN55014、EN55015、EN55025、EN55032、EN60601、DEF STAN、FCC 第 15 部分、FCC 第 18 部分、MIL-STD 461G
功能
EMC-EMI 显示、附件和限制线设置向导、检查、谐波标记、电平目标、比较谱线、测量环境、报告生成、重新测量点
检波器

+峰值、平均值、平均值(对数)、平均值 (VRMS)、CISPR 准峰值、CISPR 峰值、CISPR 平均值、CISPR 对数平均值、MIL +峰值、DEF STAN 平均值、DEF STAN 峰值

限制线
最多 3 条限制线(带相应余量)
分辨率 BW
按照标准设置或由用户规定
驻留时间
按照标准设置或由用户规定
报告格式
PDF、HTML、MHT、RTF、XLSX、图像文件格式
附件类型
天线、近场探头、电缆、放大器、限幅器、衰减器、滤波器等
校正格式
增益/损耗常数、增益/损耗表、天线因数
轨迹
保存/调出多达 5 条谱线、数学谱线(谱线 1 减去谱线 2)、环境谱线
回波损耗、故障测距和电缆损耗测量
测量值
回波损耗、电缆损耗和故障测距 (DTF)
频率范围
10 MHz - 3 GHz (RSA603A)
10 MHz - 7.5 GHz (RSA607A)
扫描速度13
5 ms/点,回波损耗测量
5 ms/点,故障测距测量
5 ms/点,电缆损耗测量
频率分辨率
500 Hz
回波损耗测量误差
0 至 15 dB 回波损耗:±0.5 dB
15 至 25 dB 回波损耗:±1.5 dB
25 至 35 dB 回波损耗:±4.0 dB
14 dB 回波损耗时的回波损耗测量误差
±1.5 dB,10 Mhz 至 6.8 GHz
±3.0 dB,6.8 Ghz 至 7.5 GHz
回波损耗测量范围
50 dB
抗干扰能力
以下条件时回波损耗测量误差处于规格范围内:
+5 dBm 干扰源功率,在测量点 800 kHz 范围内
+5 dBm 干扰源功率,距测量点 800 kHz 以上
(高功率测试电平。精度评估中不包括干扰源。)
故障测距范围
1500 m 或 15 dB 单向电缆损耗,用户定义
最大范围与电缆速度系数和频率步长的函数关系如下:
RSA600A ZH CN 37C 60397 9

其中:
Vp = 相对于光速的电缆速度系数
c = 光速 (m/s)
Fstart = 扫描开始频率 (Hz)
Fstop = 扫描停止频率 (Hz)
N = 扫描点数
故障测距分辨率

RSA603A, (RG-58Vp=0.66):0.03 m(用户可定义)

RSA607A, (RG-58Vp=0.66):0.01 m(用户可定义)

最小分辨率与电缆速度系数和频率步长的函数关系如下:


RSA600A ZH CN 37C 60397 9
RSA600A ZH CN 37C 60397 9


28 伏特噪声源驱动

28 伏特噪声源驱动输出
输出电平
28 VDC @ 140 mA
输出电压打开/关闭时间

打开: 100 µS

关闭:500 µS

输入和输出端口

输入、输出和接口
RF 输入
N 型,孔式
外部频率参考输入
BNC,孔式
触发/同步输入
BNC,孔式
跟踪发生器源输出
N 型,孔式
GPS 天线
SMA, 孔式
USB 设备端口
USB 3.0 – A 型
USB 状态 LED

LED,双色红/绿

LED 状态:

红灯常亮:使用 USB 电源或复位

绿灯常亮:已初始化,可以使用

绿灯闪烁:把数据传送到主机



订货信息

仪器型号



RSA603A:USB 实时频谱分析仪,9 kHz - 3.0 GHz,40 MHz 采集带宽

RSA607A:USB 实时频谱分析仪,9 kHz - 7.5 GHz,40 MHz 采集带宽

RSA600 系列仪器要求 PC 装有 Windows 7、Windows 8/8.1 或 Windows 10 64 位操作系统及 USB 3.0 连接。安装 SignalVu-PC 要求 8 GB RAM 和 20 GB 空闲硬盘空间。为实现 RSA600实时功能的全部性能,要求Intel Core i7第四代处理器。可以使用性能较低的处理器,但实时性能会下降。贮存流式数据要求 PC 配备的硬盘能够支持 300 MB/s 的流存储速率。

包括:USB 3.0 电缆(2 米)、A-A 连接、螺纹结合、快速入门手册(打印)、连接器保护罩、电源线、(参见电源插头选项)、含 SignalVu-PC、API 和文档文件的 U 盘。仪器中不包括 GPS 天线。有关选配的 GPS 天线,请参见附件。

仪器选项

选件 说明
选件 0414 跟踪发生器, 9 kHz 到仪器最大频率

选件

RSA600A 电源插头选项

选项A0
北美电源插头 (115 V, 60 Hz)
选项A1
欧洲通用电源插头 (220 V, 50 Hz)
选项A2
英国电源插头 (240 V, 50 Hz)
选项A3
澳大利亚电源插头 (240 V, 50 Hz)
选项A4
北美电源插头 (240 V, 50 Hz)
选项A5
瑞士电源插头 (220 V, 50 Hz)
选项A6
日本电源插头 (100 V, 50/60 Hz)
选项A10
中国电源插头 (50 Hz)
选项A11
印度电源插头 (50 Hz)
选项A12
巴西电源插头 (60 Hz)
选项A99
无电源线

RSA600A 语言选项

选项L0
英文手册
选项L1
法语手册
选项L2
西班牙语手册
选项L3
日语手册
选项L4
葡萄牙语手册
选项L5
简体中文手册
选项L6
韩语手册
选项L7
俄语手册
选项L99
无手册

RSA600A 服务选项

选项C3
校准服务 3 年
选项C5
校准服务 5 年
选项D1
校准数据报告
选项D3
3 年校准数据报告(需要C3)
选项D5
5 年校准数据报告(需要C5)
选项R5
5 年维修服务(包括保修)

保修

  • RSA600系列保修: 3年.

平板电脑

提供平板电脑控制器
建议将 Panasonic FZ-G1 Toughpad 平板电脑控制器与 RSA600 系列一起用于便携式现场应用。可从 Panasonic(网址为 https://na.panasonic.com/us/computers-tablets-handhelds/tablets/tablets/toughpad-fz-g1)和其他第三方网站购买 Windows 10 版本的平板电脑。

许可

在购买 SignalVu-PC 时,可以购买各种经许可的选配应用。这些许可可以与 PC 或任何 RSA300 系列、RSA500 系列、RSA600 系列和 RSA7100A 频谱分析仪关联并存储在这些分析仪上。许可可以作为硬件的选件购买或者作为节点锁定或浮动许可单独购买。

如需购买许可,请联系当地泰克客户经理。如果所购买的许可并非作为仪器的选件进行订购,您将收到一封电子邮件,其中会列出所购买的应用和泰克产品许可网页的 URL,您可以在此网页中创建账户并使用泰克资产管理系统 (http://www.tek.com/products/product-license) 管理您的许可。

AMS 提供您账户所拥有许可的清单。它用户检出或检入许可并查看许可历史。

以下任一许可类型均可启用选配应用。

许可类型 说明

作为仪器的选件购买的节点锁定许可 (NL)

此许可最初分给特定主机 ID(PC 或仪器)。它可以使用 Tek AMS 与 PC 或另一频谱分析仪重新关联两次。

在与仪器关联后,此许可在制造时出厂预装在仪器上。在连接仪器时,使用 SignalVu-PC 的任何 PC 均可识别它。但是,如果断开获得许可的仪器,获得许可的应用将停用。

这是最常见的许可形式,因为可简化应用的管理。

单独购买的节点锁定许可 (NL)

此许可最初分给特定主机 ID(PC 或仪器)。它可以使用 Tek AMS 与 PC 或仪器重新关联两次。

此许可通过电子邮件交付,在安装时,它将与 PC 或仪器关联。

当希望在 PC 上保存许可或希望在现有 USB 仪器上安装许可时,应购买此许可。

单独购买的浮动许可 (FL) 此许可可以在不同主机 ID(PC 或仪器)间移动。它可以使用 Tek AMS 与不同 PC 或仪器重新关联无数次。

此许可通过电子邮件交付,在安装时,它将与 PC 或仪器关联。

这是最灵活的许可,推荐用于需要经常迁移许可的应用中。

SignalVu-PC特定应用模块

提供了下述 SignalVu-PC 许可选项。

应用许可 说明
SVANL-SVPC AM/FM/PM/直接音频分析 - 锁定节点许可
SVAFL-SVPC AM/FM/PM/直接音频分析 - 浮动许可
SVTNL-SVPC 稳定时间(频率和相位)测量 - 锁定节点许可
SVTFL-SVPC 稳定时间(频率和相位)测量 - 浮动许可
SVMNL-SVPC 通用调制分析,用于采集带宽 <= 40 MHz 的分析仪或用于 MDO - 锁定节点许可
SVMFL-SVPC 通用调制分析,用于采集带宽 <= 40 MHz 的分析仪或用于 MDO - 浮动许可
SVPNL-SVPC 脉冲分析,用于采集带宽 <= 40 MHz 的分析仪或用于 MDO - 锁定节点许可
SVPFL-SVPC 脉冲分析,用于采集带宽 <= 40 MHz 的分析仪或用于 MDO - 浮动许可
SVONL-SVPC 通用 OFDM 分析 - 锁定节点许可
SVOFL-SVPC 通用 OFDM 分析 - 浮动许可
SV23NL-SVPC WLAN 802.11a/b/g/j/p 测量 - 锁定节点许可
SV23FL-SVPC WLAN 802.11a/b/g/j/p 测量 - 浮动许可
SV24NL-SVPC WLAN 802.11n 测量(需要 SV23)- 锁定节点许可
SV24FL-SVPC WLAN 802.11n 测量(需要 SV23)- 浮动许可
SV25NL-SVPC WLAN 802.11ac 测量,用于采集带宽 <= 40 MHz 的分析仪(需要 SV23 和 SV24)或用于 MDO - 锁定节点许可
SV25FL-SVPC WLAN 802.11ac 测量,用于采集带宽 <= 40 MHz 的分析仪(需要 SV23 和 SV24)或用于 MDO - 浮动许可
SV26NL-SVPC APCO P25 测量 - 锁定节点许可
SV26FL-SVPC APCO P25 测量 - 浮动许可
SV27NL-SVPC 蓝牙测量,用于采集带宽 <= 40 MHz 的分析仪或用于 MDO - 锁定节点许可
SV27FL-SVPC 蓝牙测量,用于采集带宽 <= 40 MHz 的分析仪或用于 MDO - 浮动许可
SV31NL-SVPC

蓝牙 5 测量(需要 SV27)- 节点锁定许可

SV31FL-SVPC

蓝牙 5 测量(需要 SV27)- 浮动许可

MAPNL-SVPC 地图绘制 - 锁定节点许可
MAPFL-SVPC 地图绘制 - 浮动许可
SV56NL-SVPC 播放记录文件 - 锁定节点许可(仅安装在 PC 控制器中)
SV56FL-SVPC 播放记录文件 - 浮动许可(仅安装在 PC 控制器中)
CONNL-SVPC

SignalVu-PC 连接到 5 或 6 系列 MSO 或 MDO4000C 系列混合域示波器 - 节点锁定许可

CONFL-SVPC

SignalVu-PC 连接到 5 或 6 系列 MSO 或 MDO4000C 系列混合域示波器 - 浮动许可

SV2CNL-SVPC WLAN 802.11a/b/g/j/p/n/ac 和实时链接 5 或 6 系列 MSO 或 MDO4000C,用于采集带宽 <= 40 MHz 的分析仪 - 锁定节点许可
SV2CFL-SVPC WLAN 802.11a/b/g/j/p/n/ac 和实时链接 5 或 6 系列 MSO 或 MDO4000C,用于采集带宽 <= 40 MHz 的分析仪 - 浮动许可
SV28NL-SVPC LTE 下形链路 RF 测量,用于采集带宽 <= 40 MHz 的分析仪或用于 MDO - 锁定节点许可
SV28FL-SVPC LTE 下形链路 RF 测量,用于采集带宽 <= 40 MHz 的分析仪或用于 MDO - 浮动许可
5GNRNL-SVPC 5G NR 上行链路/下行链路 RF 功率、带宽、解调和误差矢量幅度测量15
SV54NL-SVPC 信号勘测和分类 - 锁定节点许可
SV54FL-SVPC 信号勘测和分类 - 浮动许可
SV60NL-SVPC 回波损耗, 故障测距, VSWR, 电缆损耗 - 锁定节点许可(RSA500A/600A上要求选项04)
SV60FL-SVPC 回波损耗, 故障测距, VSWR, 电缆损耗 - 浮动许可 (RSA500A/600A上要求选项04)
SV30NL-SVPC WiGig 802.11ad测量 - 锁定节点许可 (仅适用于离线分析)
SV30FL-SVPC WiGig 802.11ad测量 - 浮动许可 (仅适用于离线分析)
EMCVUNL-SVPC EMC 预一致性测试和调试 (包括 EMI CISPR 检测器) – 节点锁定许可
EMCVUFL-SVPC EMC 预一致性测试和调试 (包括 EMI CISPR 检测器) – 浮动许可
SVQPNL-SVPC EMI CISPR 检测 – 节点锁定许可
SVQPFL-SVPC EMI CISPR 检测 – 浮动许可
EDUFL-SVPC 所有 SignalVu-PC 模块纯教育版 - 浮动许可

推荐附件

泰克为 RSA600A系列提供各种适配器、衰减器、电缆、阻抗转换器、天线和其他附件。

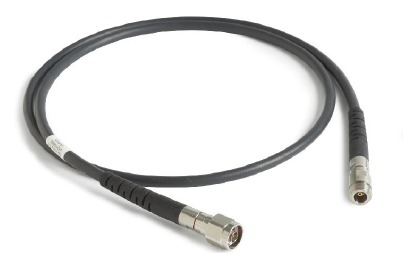

通用 RF 电缆

012-1738-00
电缆,50 Ω,40 英寸,N 型(针式)到 N 型(针式)
012-0482-00
电缆,50 Ω,BNC(针式)3 英尺(91 厘米)
适配器

103-0045-00

适配器,同轴电缆,50 Ω N 型(针式)到 BNC 型(孔式)

013-0410-00
适配器,同轴电缆,50 Ω N 型(孔式)到 N 型(孔式)
013-0411-00
适配器,同轴电缆,50 Ω N 型(针式)到 N 型(孔式)
013-0412-00
适配器,同轴电缆,50 Ω,N 型(针式)到 N 型(针式)
013-0402-00
适配器,同轴电缆,50 Ω N 型(针式)到 N 7/16 型(针式)
013-0404-00
适配器,同轴电缆,50 Ω N 型(针式)到 7/16 型(孔式)
013-0403-00
适配器,同轴电缆,50 Ω N 型(针式)到 DIN 9.5 型(针式)
013-0405-00
适配器,同轴电缆,50 Ω N 型(针式)到 DIN 9.5 型(孔式)
013-0406-00
适配器,同轴电缆,50 Ω N 型(针式)到 SMA 型(孔式)
013-0407-00
适配器,同轴电缆,50 Ω N 型(针式)到 SMA 型(针式)
013-0408-00
适配器,同轴电缆,50 Ω N 型(针式)到 TNC 型(孔式)
013-0409-00
适配器,同轴电缆,50 Ω N 型(针式)到 TNC 型(针式)
衰减器和 50/75 Ω 连接盘

013-0422-00
连接盘,50/75 Ω,最小损耗,N 型(针式)50 Ω 到 BNC 型(孔式)75 Ω
013-0413-00
连接盘,50/75 Ω,最小损耗,N 型(针式)50 Ω 到 BNC 型(针式)75 Ω
013-0415-00
连接盘,50/75 Ω,最小损耗,N 型(针式)50 Ω 到 F 型(针式)75 Ω
015-0787-00
连接盘,50/75 Ω,最小损耗,N 型(针式)50 Ω 到 F 型(孔式)75 Ω
015-0788-00
连接盘,50/75 Ω,最小损耗,N 型(针式)50 Ω 到 N 型(孔式)75 Ω
011-0222-00
衰减器,固定,10 dB,2 W,DC-8 GHz,N 型(孔式)到 N 型(孔式)
011-0223-00
衰减器, 固定型, 10 dB, 2 W, DC-8 GHz, N型(头式)到N型(孔式)
011-0224-00
衰减器,固定,10 dB,2 W,DC-8 GHz,N 型(针式)到 N 型(针式)
011-0228-00
衰减器,固定,3 dB,2 W,DC-18 GHz,N 型(针式)到 N 型(孔式)
011-0225-00
衰减器,固定,40 dB,100 W,DC-3 GHz,N 型(针式)到 N 型(孔式)
011-0226-00
衰减器,固定,40 dB,50 W,DC-8.5 GHz,N 型(针式)到 N 型(孔式)
天线

119-8733-00
天线,有源。GPS & GLONASS,磁铁安装,5M 电缆,3V,8ma SMA 连接器,RG-174 电缆
119-8734-00

天线,有源,GPS 和北斗,磁铁安装,5M 电缆,3V,8ma SMA 连接器,RG-174 电缆

滤波器、探头、演示电路板

119-7246-00
预滤波器,通用,824 MHz 至 2500 MHz,N 型(孔式)连接器
119-7426
预滤波器,通用,2400 MHz 至 6200 MHz,N 型(孔式)连接器
119-4146-00
EMCO 电场/磁场探头
电场/磁场探头,经济型替代方案
由 Beehive (http://beehive-electronics.com/) 供货
011-0227-00
Bias-T,N 型(针式)RF,N 型(孔式)RF+DC,BNC(孔式)偏置,1 W,0.5 A,2.5 MHz-6 GHz
EMI-NF-PROBE
近场探头套件 (Tebox TBPS01)
174-6810-00
额外的 USB 3.0 电缆(2 米),A-A 连接,螺丝锁定

跟踪发生器附件

在与选配的电缆和天线测量软件一起使用时,为 RSA600 跟踪发生器提供了各种相位稳定电缆。

在配备 SV60 回波损耗、VSWR、电缆损耗和故障测距应用时,可以使用校准套件,改善跟踪发生器出厂校准。

这些相位稳定电缆是高性能电缆,相位稳定在 7.5 GHz 时 +- 2度,回波损耗小于 -20 dB。速度常数是 0.78。7.5 GHz 时损耗规定小于 -1.05 dB (0.6 m), -1.61 dB (1.0 m), -2.30 dB (1.5m) (所有值均为标称值)。

RSA600A ZH CN 37C 60397 9
泰克的稳相电缆,用于电缆和天线测量
校准套件
可从 Spinner 获取推荐的校准套件 https://products.spinner-group.com/rf/test-measurement/vna-test-measurement
相位稳定电缆
012-1745-00
N型 (针式) 到 N型 (孔式), 5 英尺或1.5 米
012-1746-00
N型 (针式) 到 N型 (针式) , 5 英尺或1.5 米
012-1747-00
N型 (针式) 到 7/16(孔式), 60 厘米 (23.6 英寸)
012-1748-00
N型 (针式) 到 7/16(孔式), 3.28 英尺或1 米
012-1749-00
N型 (针式) 到 7/16(孔式), 5 英尺或1.5 米
012-1750-00
N型 (针式) 到 7/16(针式) , 3.28 英尺或1 米
012-1751-00
N型 (针式) 到 7/16(针式) , 5 英尺或1.5 米
012-1752-00
N型 (针式) 到 7/16(针式) , 60 厘米 (23.6 英寸)
012-1753-00
N型 (针式) 到 DIN 9.5(孔式), 60 厘米 (23.6 英寸)
012-1754-00
N型 (针式) 到 DIN 9.5(孔式), 3.28 英尺或1 米
012-1755-00
N型 (针式) 到 DIN 9.5(孔式), 5 英尺或1.5 米
012-1756-00
N型 (针式) 到 DIN 9.5(针式) , 3.28 英尺或1 米
012-1757-00
N型 (针式) 到 DIN 9.5(针式) , 5 英尺或1.5 米
012-1758-00
N型 (针式) 到 DIN 9.5(针式) , 60 厘米 (23.6 英寸)
012-1759-00
N型 (针式) 到 TNC(孔式), 3.28 英尺或1 米
012-1760-00
N型 (针式) 到 TNC(孔式), 5 英尺或1.5 米
012-1761-00
N型 (针式) 到 TNC(孔式), 60 厘米 (23.6 英寸)
012-1762-00
N型 (针式) 到 TNC(针式) , 60 厘米 (23.6 英寸)
012-1763-00
N型 (针式) 到 TNC(针式) , 3.28 英尺或1 米
012-1764-00
N型 (针式) 到 TNC(针式) , 5 英尺或1.5 米
012-1765-00
N型 (针式) 到 N型 (孔式), 60 厘米 (23.6 英寸)
012-1766-00
N型 (针式) 到 N型 (孔式), 3.28 英尺或1 米
012-1767-00
N型 (针式) 到 N型 (针式) , 3.28 英尺或1 米
012-1768-00
N型 (针式) 到 N型 (针式) , 60 厘米 (23.6 英寸)
012-1769-00
N型 (针式) 到 SMA 型(孔式), 60 厘米 (23.6 英寸)
012-1770-00
N型 (针式) 到 SMA 型(孔式), 3.28 英尺或1 米
012-1771-00
N型 (针式) 到 SMA 型(孔式), 5 英尺或1.5 米
012-1772-00
N型 (针式) 到 SMA 型(针式) 60 厘米 (23.6 英寸)
012-1773-00
N 型(针式)到 SMA 型(针式),3.28 英尺或 1 米
012-1774-00
N 型(针式)到 SMA 型(针式),5 英尺或 1.5 米
  • 1 PVT 仅支持上行链路帧结构。

    2 使用 GPS 系统测试。

    3 要在使用时达到 ±0.025ppm 的稳定性,设备必须在初始开箱后连续运行 2 至 5 天。

    4 适用于 GNSS 培训后在温度限制范围内(请参阅脚注 5 和 6)连续运行 24 小时。如果自上次培训后以 GNSS 培训模式操作 24 小时以上,请参阅累积误差规格。

    5 适用于培训后在低于 3 °C 环境温度变化下。

    6 适用于培训后在低于 10 °C 环境温度变化下。

    7 使用搭载 Intel® Core™ i5-5300U 2.3GHz 处理器、8GB 内存、256GB 固态硬盘、Windows® 7 Pro 操作系统、功率管理设置成“High Performance”的 Panasonic Toughpad FZ-G1 测得。频谱画面只显示屏幕上的测量项目。

    8 频宽范围不能超过仪器频率下限

    9 电源边带,620-660 kHz:-67 dBc, 典型值

    10 这是 IF 频率一半时的输入信号。

    11 由于在 Microsoft Windows™ 操作系统下运行的程序执行时间不确定,在主机 PC 因其他处理任务而负载过重时,可能满足不了这一指标。

    12 标称功率电平为 0 dBm 时

    13 201 点扫描,使用搭载 Intel® Core™ i5-5300U 2.3GHz 处理器、8GB 内存、256 GB 固态硬盘、Windows® 7 Pro 操作系统的 Panasonic Toughpad FZ-G1 测得。回波损耗、电缆损耗或故障测距显示是纯屏幕上测量指标。

    14 在订购仪器时必须订购跟踪发生器。

    15 5GNR 许可作为独立服务提供,不是硬件的选件,因此它被视为购买后的升级选择,在购买仪器时未安装。

在线客服系统

推荐商品

控件[tem_25_34]渲染出错,Source:未将对象引用设置到对象的实例。
